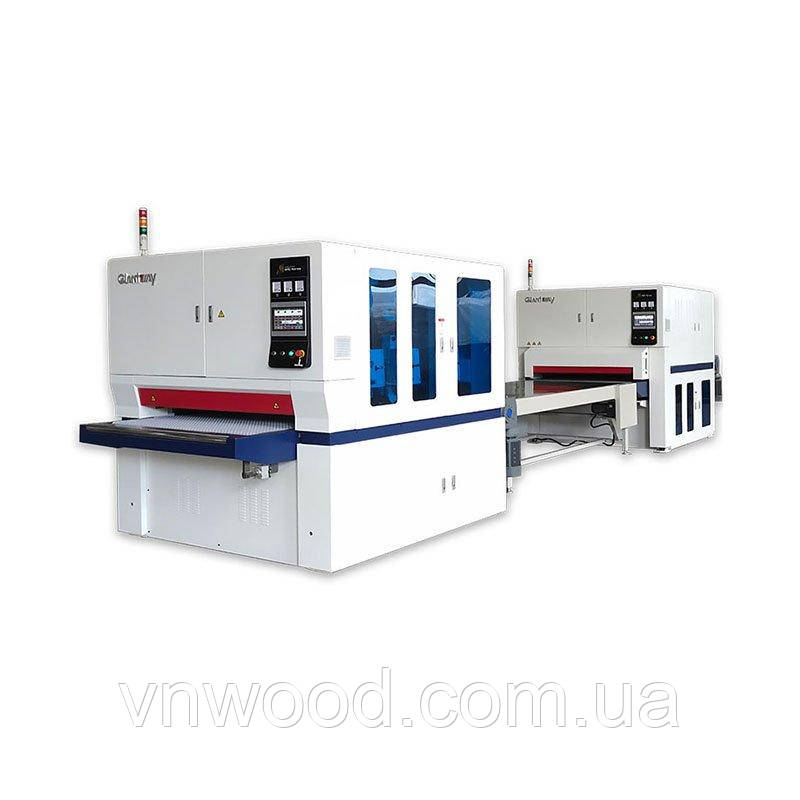

Калібрувально-шліфувальна лінія для верхньої та нижньої площина SFG1300R-R-RPA + SDG1300R-R-RPA Giantway

Калібрувально-шліфувальна лінія для верхньої та нижньої площина SFG1300R-R-RPA + SDG1300R-R-RPA Giantway

КОМПЛЕКТАЦІЯ ЛІНІЇ:

1) Калібрувально-шліфувальним верстат з верхнім розташуванням вузлів та фіксованим робочим столом - спеціально розроблений для виробничої лінії.

МОДЕЛЬ: SFG1300 R-R-RPA

РОБОЧА СИСТЕМА

Вся робоча система рухається вгору та вниз.

1-й робочий блок:

• Робочим блоком є ​​сталевий шліфувальний вал діаметром 240 мм, який проходить суворий тест на динамічний баланс.
• Шліфувальний вал із гелікоїдальними пазами для охолодження.
• Електрична осциляційна система стрічки з датчиком American Banner.
• Автоматичне гальмо при обриві або неправильному натягуванні стрічки.
• Аспірація має 3 патрубки діаметром 150 мм.

2-й робочий блок:

• Робочим блоком є прогумованим шліфувальним валом діаметром 240 мм, який проходить суворий тест на динамічний баланс.
• Твердість шліфувального вала становить 70 за Шор,  шліфувальний вал має гвинтоподібні пази для охолодження.
• Електрична осциляційна система стрічки з датчиком American Banner.
• Автоматичне гальмо при обриві або неправильному натягуванні стрічки.
• Аспірація має 3 патрубки діаметром 150 мм.

3-й робочий блок:

• Робочий вузол являє собою комбінацію гумового ролика та шліфувальної планки.
• Гумовий ролик має діаметр 210 мм та твердість 55 за Шор.
• Шліфувальну планку можна легко регулювати вгору та вниз.
• Шліфувальна планка з фетру та графітового полотна.
• Електрична осциляційна система стрічки з датчиком American Banner.
• Автоматичне гальмо при обриві або неправильному натягуванні стрічки.
• Аспірація має 3 патрубки діаметром 150 мм.

ОСОБЛИВОСТІ:

• Рама верстату пройшла термообробку, міцна та важка.
• Блоки притискання, які утримують деталі на конвеєрній стрічці, розташовані спереду та ззаду кожного робочого вузла.
• Притискні ролики з пружинами допомагають компенсувати різницю товщини деталей.
• Стіл подачі зафіксований, щоб відповідати виробничій лінії.
• Стіл подачі виготовлений зі сталі з точністю площинності в межах 0,05 мм.
• Поверхня столу подачі відшліфована, щоб уникнути зносу внутрішньої сторони конвеєрної стрічки.
• Стіл подачі також піддається термічній обробці.
• Конвеєрна стрічка з гумовою поверхнею відповідної твердості; верхній профіль відповідно до вимог експлуатації.
• Конічна редуктор для регулювання швидкість подачі від 0 до 19 м/хв..
• Розширення столу подачі на передній стороні верстату.
• Електрична шафа в передній частині верстату включає головний вимикач, PLC, контактори, вимикачі тощо.
• Електрична шафа побудована за стандартними правилами CE.
• Електричні частини використовують бренд Teco.
• Панель керування з кнопками та мікрокомп’ютером на передній частині верстата.

ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

2)  КОНВЕЄР

3) Калібрувально- шліфувальним верстат з нижнім розташуванням вузлів.

МОДЕЛЬ: SDG1300 R-R-RPA

Верстати серії SDG спеціально розроблені для виробничої лінії, верстат використовується для шліфування нижньої сторони деталі.

РОБОЧА СИСТЕМА

1-й робочий блок:

• Робочим блоком є ​​сталевий шліфувальний вал діаметром 240 мм, який проходить суворий тест на динамічний баланс.
• Шліфувальний вал із гелікоїдальними пазами для охолодження.
• Електрична осциляційна система стрічки з датчиком American Banner.
• Автоматичне гальмо при обриві або неправильному натягуванні стрічки.
• Аспірація має 3 патрубки діаметром 150 мм.

2-й робочий блок:

• Робочим блоком є ​​гумовий шліфувальний вал діаметром 240 мм, який проходить суворий тест на динамічний баланс.
• Твердість шліфувального вала становить 70 за Шор,  шліфувальний вал має гвинтоподібні пази для охолодження.
• Електрична осциляційна система стрічки з датчиком American Banner.
• Автоматичне гальмо при обриві або неправильному натягуванні стрічки.
• Аспірація має 3 патрубки діаметром 150 мм.

3-й робочий блок:

• Робочий вузол являє собою комбінацію гумового ролика та шліфувальної планки.
• Гумовий ролик має діаметр 210 мм та твердість 55 за Шор.
• Шліфувальну планку можна легко регулювати вгору та вниз.
• Шліфувальна планка з фетру та графітового полотна.
• Електрична осциляційна система стрічки з датчиком American Banner.
• Автоматичне гальмо при обриві або неправильному натягуванні стрічки.
• Аспірація має 3 патрубки діаметром 150 мм.

ОСОБЛИВОСТІ:

• Рама верстату пройшла термообробку, міцна та важка.
• Блоки притискання, які утримують деталі на конвеєрній стрічці, розташовані спереду та ззаду кожного робочого вузла.
• Притискні ролики з пружинами допомагають компенсувати різницю товщини деталей.
• Стіл подачі зафіксований, щоб відповідати виробничій лінії.
• Стіл подачі виготовлений зі сталі з точністю площинності в межах 0,05 мм.
• Поверхня столу подачі відшліфована, щоб уникнути зносу внутрішньої сторони конвеєрної стрічки.
• Стіл подачі також піддається термічній обробці.
• Конвеєрна стрічка з гумовою поверхнею відповідної твердості; верхній профіль відповідно до вимог експлуатації.
• Конічна редуктор для регулювання швидкість подачі від 0 до 19 м/хв..
• Розширення столу подачі на передній стороні верстату.
• Електрична шафа в передній частині верстату включає головний вимикач, PLC, контактори, вимикачі тощо.
• Електрична шафа побудована за стандартними правилами CE.
• Електричні частини використовують бренд Teco.
• Панель керування з кнопками та мікрокомп’ютером на передній частині верстата.

ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
