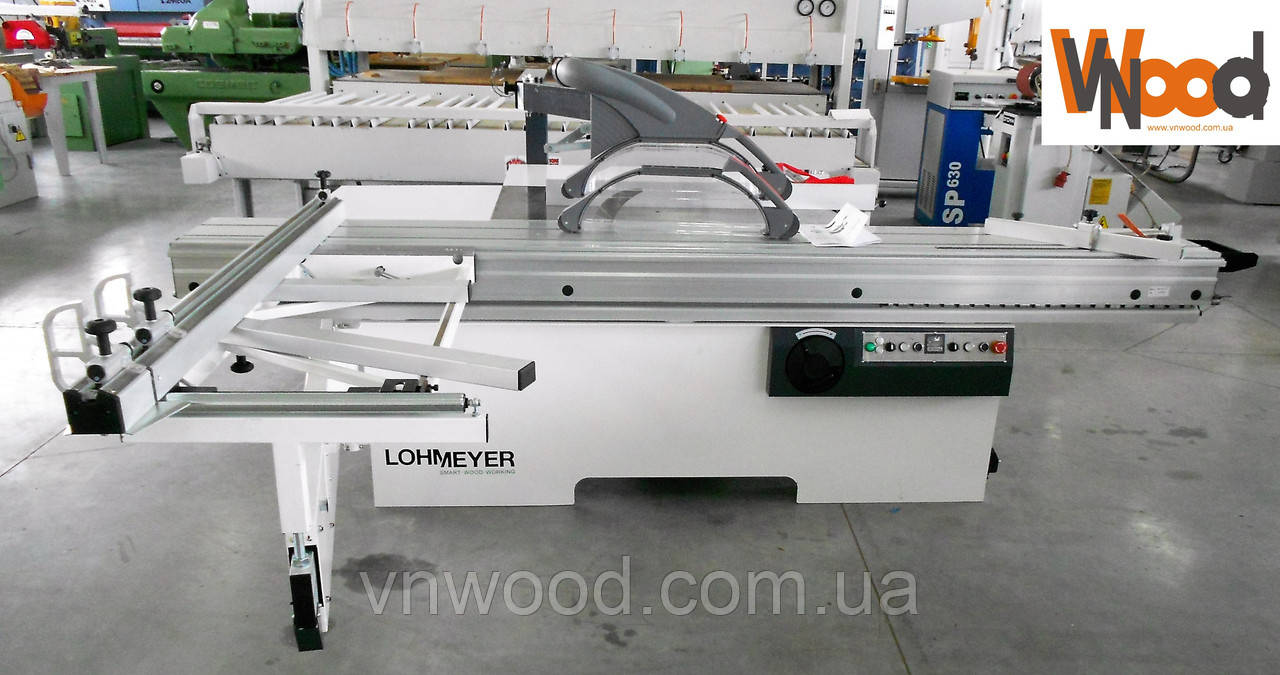

Форматно-розкрійний верстат FKS 320 IQ Lohmeyer з СЕ

Рама верстату

Міцна рама верстату забезпечує надійну основу для кріплення каретки та пильного агрегату верстата

Каретка

Анодована алюмінієва каретка дуже стабільна і дозволяє унікати подряпин на оброблюваному матеріалі. Завдяки своїм загартованим і паралельним напрямним, каретка довжиною 3200 мм для максимальної довжини різання 3100 мм, забезпечує точну та міцну систему. Ролики всередині каретки забезпечують плавні ковзання під час різання.

Пильний агрегат

• Швидкість обертання основної пили: 5200 / 3800 об/хв. ручне регулювання.

• Макс. висота різання при 0°: 100 мм

• Макс. висота різання при 45°: 70 мм

• Електричне регулювання висоти пили та ручне регулювання нахилу пили в поєднані з лінійними напрямними забезпечує тривалий термін служби пильного диска.

• Потужність основного двигуна: 5.5 кВт

• Потужність двигуна підрізного вузла: 1.1 кВт

• Швидкість обертання пили 9000 об/хв.

• Підрізний вузол з електричним регулюванням по висоті та ручним регулюванням у горизонтальній площині.

Бокова лінійка

• Бокова лінійка пересувається по робочому столі та може бути надійно зафіксована на циліндричній напрямній високої жорсткості.

• Монтується в вертикальній або горизонтальній площині для роботи з великими або малим деталями.

Фіксація каретки

• Після позиціонування, фіксація каретки здійснюється в сталому положенні.

Поперечні упори

• Два поперечні упори дозволяють оператору з допомогою лупи встановлювати максимальну довжину різання 3.1 м при необхідності.

• Для точного позиціонування упори фіксуються ручками.

Інструменти

• Інструменти що розташовані на бічній стороні верстату забезпечують зручність при замін пильного диска або при інших налаштуваннях.

Упор для штовхання

• Необхідно використовувати для різання вузьких деталей (<30 мм)

• Використовується для різання деталей в небезпечній зоні пильного диска (<120 мм)

• Зношений елемент для штовхання повинен бути замінений вчасно

Розширювальний стіл

• Масивна плита високої якості для жорсткості і тривалого терміну служби.

• Доступні малі або великі розширювальні столи.

Регулювання кута нахилу

• Швидке регулювання кута нахилу пильної каретки можна здійснити з допомогою маховика в діапазоні від -45° до + 45°

• Товщина різання при 0°: 100 мм

• Товщина різання при 45°: 70 мм

• Точне цифрове табло для позиціонування

Видалення пилу

• Кожух для видалення пилу одночасно служити засобом для підвищення безпеки оператора.

• Використовується для запобігання потраплянню пилу та обрізків в зону різання, продовження терміну служби вузлів верстату та забезпечення хороші умови роботи.

• Діаметр трубопроводу 115 мм

Система змащення

• Для забезпечення безперебійної роботи вузлів верстату, проста в експлуатації

• Забезпечує верстату довший термін експлуатації

Панель управління

• Регулювання пили по висоті - електричне

• Кнопка аварійної зупинки для відключення живлення у випадку аварії

Живлення

• Напуга 400 В – Фазі 3 – 50 Hz

• Загальна потужність 6.6 кВт

Електрична шафа

• Компактна і проста структура, економія місця

• Електричні компоненти високої якості та надійності

Діаметр основної пили

макс. 350 мм / без підрізного вузла 400 мм

Максимальна висота різання

макс. 105 мм / без підрізного вузла 115 мм

Максимальна висота різання при 45

макс. 70 мм

Швидкість обертання основної пили

5200 / 3800 об./хв.

Потужність основного двигуна

5,5 кВт

Діаметр підрізної пили

120 мм

Швидкість обертання підрізної пили

9000 об./хв.

Потужність двигуна підрізної пили

1,1 кВт

Довжина каретки

3200 мм

Довжина різання

3100 мм / 3200 мм без підрізного вузла

Регулювання кута нахилу пилкового агрегату

ручне

Регулювання висоти пильного агрегату

електричне

Розміри

3,300 x 3,370 x 1,200 мм

Вага

приблизно 1000 кг
